Cấu tạo cơ bản thang máy tải khách

Liên hệ


Cấu tạo một thang máy tải khách mà Minh Quân cung cấp đều gồm các phần chính sau:

Thang máy tải khách - Cấu tạo thang máy tải khách

1. Xuất xứ và điểm nổi bật trong cấu tạo thang máy tải khách Minh Quân Elevator

Bộ phận

Xuất xứ

Điểm nổi bật

THANG MÁY TẢI KHÁCH NHẬP NGUYÊN CHIẾC

Thang máy tải khách

Mitsubishi, Nippon, Hitachi (Nhật), Schindler, thyssenkrupp



Nhập khẩu chính hãng với giá thành tốt (ĐPE là đối tác nhập khẩu lớn của các hãng)

THANG MÁY TẢI KHÁCH LIÊN DOANH
(Lắp rắp trong nước từ linh kiện nhập chính hãng)

Hệ thống động cơ và hệ thống cáp kéo



Mitshubishi và Nippon của Nhật Bản , Wurttemberg của Đức , Gem và  Montanari của Italia

Những mẫu hiện đại nhất đáp ứng tiêu chuẩn khắt khe EN 81-20/50

An toàn tuyệt đối, vận hành ổn định, độ bền cao

Hệ điều khiển tín hiệu PLC và động lực (Biến tần)

Mitshubishi và Nippon của Nhật Bản , Wurttemberg của Đức , Gem và  Montanari của Italia

Tiêu chuẩn EN 81-20/50

Tính năng thông minh

Vận hành ổn định, không lỗi vặt

Hệ truyền động Cabin và cửa tầng

Mitshubishi và Nippon của Nhật Bản , Wurttemberg của Đức , Gem và  Montanari của Italia

Vận hành ổn định và êm trong thời gian dài

An toàn tuyệt đối với hệ thống mắt thần hiện đại

Cabin và phụ kiện trong cabin



Hàn Quốc

Thiết kế thẩm mỹ cao, đường nét tinh tế, chịu lực cao

Tiêu chuẩn 7168-1:2007 - ISO/TR 11071-1:2004 và EN 81-20/50

Hệ thống an toàn thang máy

Mitshubishi và Nippon của Nhật Bản , Wurttemberg của Đức , Gem và  Montanari của Italia

Tiêu chuẩn EN 81-20/50

Anh toàn tuyệt đối trong mọi trường hợp

Bộ cứu hộ tự động UPS

Nhật Bản, Đức

Đưa thang máy về tần gần nhất và mở cửa khi mất điện và tự động nạp lại

Thiết kế hố thang, hố PIT

Đại Phong

Thiết kế theo tiêu chuẩn TCVN 7168-1:2007 - ISO/TR 11071-1:2004 và EN 81-20/50

2. THÔNG SỐ KỸ THUẬT CƠ BẢN THANG MÁY TÀI KHÁCH MINH QUÂN

Tải trọng
(kg /người)

KT cửa
Rộng × Cao

KT Cabin
AA × BB

KT Giếng thang

AH × BH

OH

PIT

300

700 × 2100

1100 × 900

1500 × 1500

4200

1400

450

700 × 2100

1200 × 1000

1600 × 1600

4200

1400

550

800 × 2100

1400 × 1000

1800 × 1600

4200

1400

650

800 × 2100

1400 × 1100

1800 × 1700

4200

1400

700

800 × 2100

1400 × 1200

1800 × 1800

4300

1500

750

800 × 2100

1400 × 1300

1800 × 1900

4300

1500

800

800 × 2100

1400 × 1400

1800 × 2000

4300

1600

900

900 × 2100

1600 × 1350

2100 × 1950

4500

1700

1000

900 × 2100

1600 × 1500

2100 × 2100

4800

2140

1250

1000 × 2100

1800 × 1550

2300 × 2200

4800

2200

1350

1100 × 2100

1800 × 1700

2300 × 2350

4800

2200

Các thông số khác:

  • Tốc độ: 60m/phút – 120m/phút tùy theo loại thang máy tài khách và có thể điều chỉnh tùy biến trong giới hạn thông số KT tiêu chuẩn
  • Với loại thang máy tải khách có phòng máy thì kích thước phòng máy tùy theo loại có thể từ 2000  × 3000 × 1800 đến 2400 × 4000  × 1800 (mm)
  • Công suất động cơ (Kw/h) giao động từ 3 Kw/h – 8Kw/h
  •  Nguồn điện động cơ: 1 pha 220V/50 Hz, hoặc 3 pha 380V/50Hz
  • Số điểm dừng: tối đa 20 điểm dừng

Quý khách hàng vui lòng liên hệ số Hotline 0903226035, Kỹ sư chúng tối sẽ tư vấn chi tiết, lên bản vẽ thiết kế và hạch toán chi phí hoàn toàn miễn phí

3. THANG MÁY TẢI KHÁCH NHẬP KHẨU VÀ THANG MÁY LIÊN DOANH

Lựa chọn nào tối ưu hơn?

THANG MÁY NHẬP KHẨU NGUYÊN CHIẾC

Ưu điểm:

- Thương hiệu quốc tế nên luôn đáp ứng đẩy đủ các tiêu chuẩn quốc tế về thang máy

- Đồng bộ về mặt cấu tạo

Nhược điểm:

- Giá thành cao do chịu thuế nhập khẩu cao

- Tính tương thích công trình và đa dạng lựa chọn bị hạn chế do đều được sản xuất theo lô

THANG MÁY LẮP RÁP TRONG NƯỚC TỪ LINH KIỆN NHẬP CHÍNH HÃNG

- Toàn bộ linh kiện chính như: động cơ, hệ điều khiển tín hiệu PLC và động lực (biến tần), cáp kéo, hệ truyền động cabin và cửa tầng... đều nhập khẩu chính hãng Mitshubishi và Nippon của Nhật, Wurttemberg của Đức, Gem và  Montanari của Italia đều là những mẫu hiện đại, cao cấp. Do đó, thang máy tải khách liên doanh và thang máy gia đình nhập nguyên kiện là hoàn toàn như nhau về: Độ bền, hệ số an toàn, tính vận hành ổn định, độ êm ái, tốc độ...là như nhau.

- Cabin và các thành phần còn lại đều được nhập khẩu từ Hàn Quốc với mẫu mã thiết kế sang trọng, hiện đại và đa dạng mẫu mã theo lựa chọn của khách hàng theo các mẫu trong Catalogue

- Lắp ráp trong 3 nhà máy lắp tháng thang máy của Minh Quân theo tiêu chuẩn ISO 9001 – 2014 và tiêu chuẩn EN 81-20/50 của Châu Âu. Và thành phẩm cuối cùng là thang máy tải khách vẫn mang thương hiệu quốc tế nhưng được lắp ráp tại Việt Nam đều đáp ứng tiêu chuẩn quốc gia (TCVN 7168-1:2007 - ISO/TR 11071-1:2004) & Tiêu chuẩn Châu Âu về an toàn và lắp đặt thang máy (EN 81-20/50)

- Ưu điểm lớn nhất của thang máy liên doanh đó là Giá thành. Giá thành thang máy lắp ráp trong nước thấp hơn từ 50% đến 30% so với thang máy tải khách nhập nguyên chiếc.

Như vậy: Chúng ta nên chọn thang máy tải khách nhập khẩu hay liên doanh?

“Đứng ở góc độ Khách quan và của một người nhiều năm thi công thang máy tại Việt Nam thì theo Tôi chọn thang máy tải khách liên doanh là tối ưu hơn vì 3 lý do sau:

- Chất lượng thang máy liên doanh hoàn toàn không thua kém so với thang nhập nguyên chiếc và đáp ứng hoàn toàn cá tiêu chuẩn thang máy quốc tế như (EN 81-20/50).

- Giá thành tốt hơn rất nhiều vì không chịu thuế suất nhập khẩu cao và sự hổ trợ từ phía Nhà nước đối với ngành Cơ khí chế tạo.

- Dễ tương thích và không kén công trình do có sự đa dạng trong mẫu mã và thiết kế.

Đương nhiên, nếu Chủ đầu tư có nguồn tài chính tốt và có tâm lý thích “hàng nhập nguyên kiên” thì hoàn toàn có thể chọn thang nhập nguyên chiếc. Và Minh Quân vẫn cam kết sẽ cung cấp giá tốt nhất cho quý khách hàng. Và trên thực tế tại công ty chúng tôi có 70% Khách hàng chọn thang máy tải khách liên doanh và 30% chọn thang máy nhập nguyên chiếc.

MỘT SỐ MẪU CABIN THANG MÁY TẢI KHÁCH ĐƯỢC ƯA CHUỘNG
(Tiêu chuẩn EN 81-20/50 & TCVN 7168-1:2007 - ISO/TR 11071-1:2004)

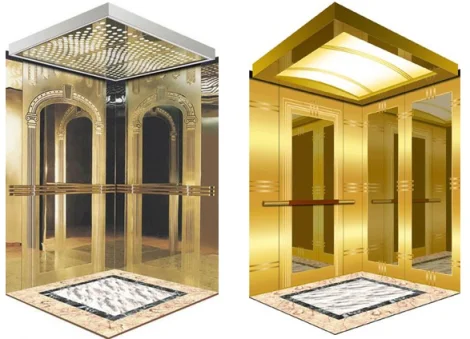

Thang máy tải khách - Mẫu thang máy tải khách DPE - 01KR và 04KR

Mẫu thang máy tải khách DPE - 01KR và mẫu DPE - 04KR

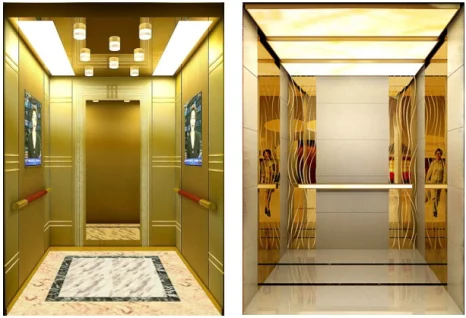

Thang máy tải khách - Mẫu thang máy tải khách DPE GOLD – 03 KR và 07KR

Mẫu thang máy tải khách DPE GOLD – 03 KR và mẫu DPE GOLD - 07KR

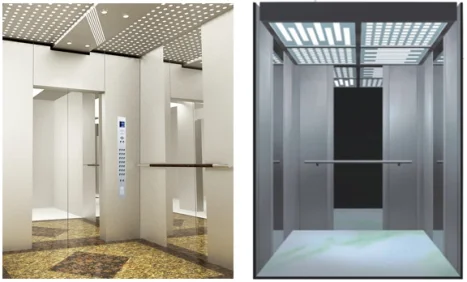

Thang máy tải khách - Mẫu thang máy tải khách DPE GOLD – 22 KR và 17KR

Mẫu thang máy tải khách DPE GOLD – 22 KR và mẫu DPE GOLD - 17KR

Thang máy chở khách - Mẫu thang máy tải khách DPE GOLD 03 KR và 07KR

Mẫu thang máy tải khách DPE GOLD – 03 KR và mẫu DPE GOLD - 07KR

Thang máy chở khách - Mẫu thang máy chở khách DPE – 026 KR và 12KR

Mẫu thang máy tải khách DPE – 026 KR và mẫu DPE - 12KR
